随着集成电路、显示面板、光伏等电子半导体产业的迅猛发展，其生产过程中产生的废水，已成为工业水处理领域的“重点难题”。这类废水成分复杂、水质波动大、污染物类型特殊，本文将介绍一家专注电子半导体废水处理的环保公司——苏州依斯倍环保装备科技有限公司，看他家是怎么处理这类废水的。

苏州依斯倍环保装备科技有限公司是一家来自荷兰外商投资的环保企业，于2011年在苏州工业园区正式成立，致力于为电子半导体废水处理提供完整的循环利用及零排放解决方案，业务板块涵盖EPC工程、提标改造、污水站运维等。依斯倍工业废水循环利用及零排放处理系统已广泛应用于表面处理电镀、汽车制造、涂装生产线、新能源新材料、电子半导体、航空船舶、金属加工等行业。

一、电子半导体废水的核心特点

半导体制造涵盖清洗、蚀刻、光刻、电镀、研磨等多道精细工序，每道工序排水特性差异显著，整体呈现四大典型特征：

1. 成分高度复杂：废水中同时含有酸碱物质、重金属、氟化物、难降解有机物、氨氮及悬浮物，多种污染物交织增加处理难度；

2. 水质水量波动大：不同工艺段排水的pH值、污染物浓度差异悬殊，且生产班次调整、设备启停等因素，会导致废水排放量和水质频繁变化；

3. 含特殊难处理污染物：例如氟离子易与水中钙、镁离子结合形成沉淀，可能堵塞处理设备；部分有机物结构稳定，常规处理技术难以降解，需借助高级氧化手段。

二、电子半导体废水处理工艺与技术路线

针对电子半导体废水的特性，行业普遍采用“分类收集、分质处理、综合回用”的核心策略，构建多环节协同的处理体系，具体流程如下：

1. 分类预处理：源头拆分，针对性治理

含氟废水：采用石灰或氯化钙沉淀法，通过投加药剂使氟离子与钙离子结合生成氟化钙沉淀，再经絮凝、沉淀工艺分离去除；

含重金属废水：调节废水pH值后，投加硫化物或氢氧化物药剂，让重金属离子转化为不溶性固体沉淀，实现固液分离；

有机废水：利用Fenton氧化、臭氧氧化等高级氧化技术，破坏难降解有机物的分子结构，或通过活性炭吸附去除残留有机物，降低后续处理负荷；

酸碱废水：先进行中和反应，将pH值调节至中性范围，再排入综合处理系统。

2. 综合处理与深度净化：协同净化，推动水资源回用

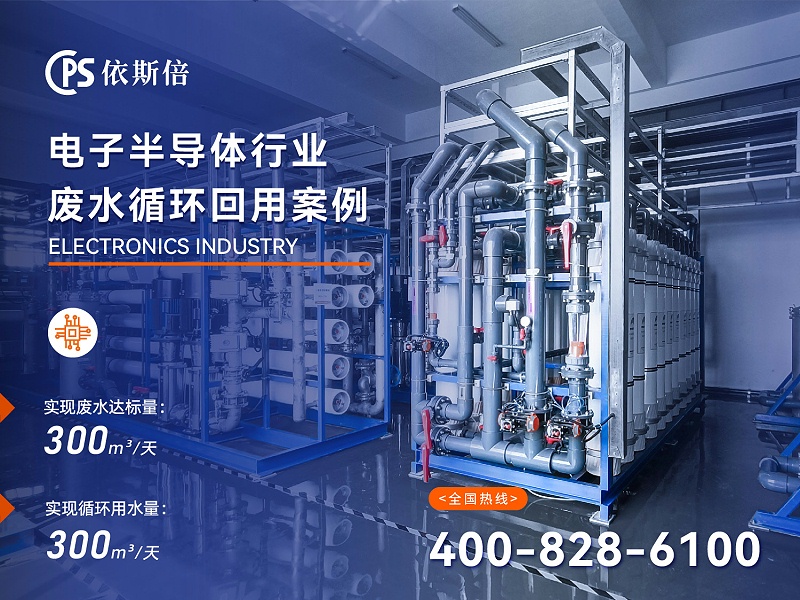

各类预处理后的废水混合后，先经混凝、沉淀、过滤工艺去除水中悬浮物和残留杂质；随后引入膜处理技术进行深度净化，不仅能进一步截留污染物，还可实现水资源循环利用——回用率可达60%-80%，大幅减少新鲜水采购量与废水排放量。

3. 浓水与污泥处置：末端管控，规避二次污染

膜系统运行中产生的浓水，需通过蒸发结晶或高级氧化技术进一步处理，降低污染物浓度；废水处理过程中产生的污泥，因含有重金属等有害物质，属于危险废物，经脱水减容后，必须交由具备资质的单位合规处置。

电子半导体产业是国家战略性新兴产业，其绿色发展离不开先进的电子半导体废水处理技术支撑。企业需加大环保投入，选用科学适配的处理工艺，逐步推动废水“近零排放”，在保障生产高效运行的同时，切实履行生态环保责任，为行业高质量发展奠定坚实基础。

如果有工业废水处理需求，欢迎拨打苏州依斯倍环保装备科技有限公司的联系电话：4008286100。
