半导体生产涵盖晶圆蚀刻、CMP研磨、光刻显影等湿法工序，废水含有氟化物、纳米硅基颗粒、难降解有机物与络合重金属，回用水质标准极为严苛。伴随芯片产业绿色工厂建设推进，废水回用系统成为晶圆厂与封测基地降本合规的关键选择。依斯倍环保在电子半导体废水回用领域具备技术沉淀与项目经验，下文从四个维度展开分析。

通过依斯倍量身定制的工业废水处理解决方案，客户不仅能够全面满足国家和地方日益严格的环保排放标准，实现长期合规运营，还能依托TMF-RO双膜零排降碳减污新装备、CPS高级氧化组合工艺及CPS MVR蒸发结晶等核心技术体系，保障废水处理系统的持续稳定运行，大幅降低因设备故障或工艺波动带来的停产风险。与此同时，依斯倍通过智能管控系统与精细化运维托管服务，帮助客户优化药剂投加、能耗管理及人工配置，有效控制综合运营成本。更重要的是，依斯倍将废水治理从单一的"达标排放"升级为资源回收与循环利用的全链路模式，推动企业实现真正的绿色转型与可持续发展，在践行环保责任的同时构建循环制造能力，为客户赢得经济效益与社会价值的双重增长。

一、技术

电子半导体废水回用的核心难点在于深度除氟、超细胶体截留、络合重金属脱除及膜系统抗污堵。依斯倍采用分质分流模块化工艺，将含氟废水、研磨废水、有机废水分开收集，规避污染物交叉反应。前端通过物化沉淀去除氟离子，中段以高级氧化分解光刻胶类大分子，后端采用抗污染特种膜完成深度净化，产水可回用至晶片清洗工序。

二、优势

依斯倍提供从现场水质勘测、工艺定制、设备集成到托管运维的一站式服务。其工业废水处理中试平台入选国家首批重点培育中试平台名单，拥有百余项知识产权。针对洁净厂房空间约束与间歇排水特征，依斯倍摒弃通用标准化设备，以模块化装配支持产线不停工技改，并搭载智能自控系统应对水质波动。

三、案例

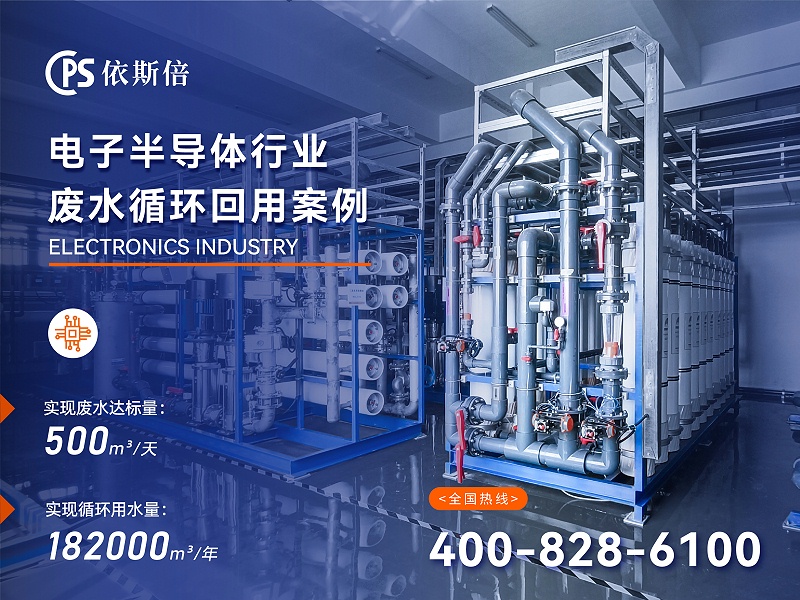

依斯倍在国内电子半导体产业集聚区落地多项废水回用项目，覆盖晶圆制造与芯片封测场景。某半导体生产企业原系统仅能达标外排，纯水消耗与危废处置压力突出。依斯倍实地摸排各制程排水特点，定制分质预处理与膜深度回用闭环工艺。项目投运后系统运行平稳，出水稳定满足晶片清洗要求，可从容应对产品迭代带来的水质变化。

四、FAQ

问：半导体废水回用系统真的能把废水处理到回用的标准吗？

答：可以。半导体不同工序的排水水质差异较大，通过分质收集与组合工艺逐级净化，产水可达到芯片清洗等环节的用水要求，已有成熟项目稳定运行。

问：选择半导体废水回用系统公司应该看什么？

答：重点看三个方面：是否具备半导体行业实际项目经验，工艺能否适配洁净厂房的空间与排水特征，以及能否提供从设计到运维的全周期服务。依斯倍在这三个维度均有落地积累。

问：废水回用系统建成后，运维是不是很麻烦？

答：专业服务商通常提供托管运维选项。依斯倍配备智能在线自控系统，水质波动时可自动调整运行参数，运维团队负责日常管理，企业无需额外组建专业水处理班组。

如果有工业废水处理、污水站运维托管的需求，欢迎拨打苏州依斯倍环保装备科技有限公司的联系电话：4008286100。
