电子半导体制造工序繁多，晶圆清洗、刻蚀、光刻、抛光等环节产生的废水含有氟化物、络合重金属、高盐、难降解有机溶剂，水质组分复杂，产线调整易引发水质波动，环保治理难度较高。半导体企业新建废水站、老设施提标改造时，优先选择具备复杂水质治理经验的服务商。依斯倍深耕电子半导体废水治理领域，依托成熟成套工艺体系，提供现场水质勘测、工艺方案设计、工程施工、调试运维一体化电子半导体废水处理解决方案，下文从技术、服务、工程案例、常见问题展开解析。

通过依斯倍量身定制的工业废水处理解决方案，客户不仅能够全面满足国家和地方日益严格的环保排放标准，实现长期合规运营，还能依托TMF-RO双膜零排降碳减污新装备、CPS高级氧化组合工艺及CPS MVR蒸发结晶等核心技术体系，保障废水处理系统的持续稳定运行，大幅降低因设备故障或工艺波动带来的停产风险。与此同时，依斯倍通过智能管控系统与精细化运维托管服务，帮助客户优化药剂投加、能耗管理及人工配置，有效控制综合运营成本。更重要的是，依斯倍将废水治理从单一的"达标排放"升级为资源回收与循环利用的全链路模式，推动企业实现真正的绿色转型与可持续发展，在践行环保责任的同时构建循环制造能力，为客户赢得经济效益与社会价值的双重增长。

技术

半导体不同工序废水特性差异显著，混合收集会大幅提升处理难度。依斯倍采用分质分流预处理思路，将含氟废水、重金属废水、有机废水、酸碱废水单独收集，分路处理。

核心工艺组合包含高级氧化、物化沉淀、管式膜预处理、膜深度回用、蒸发结晶等模块化技术。针对含氟与络合重金属废水，设置专属物化单元完成污染物脱除；针对光刻胶、有机溶剂类难降解废水，依靠高级氧化拆解稳定有机物结构。

整套系统搭载智能自控模块，抵御产线换型带来的水质冲击，保障出水稳定。方案可按需选择达标排放、中水回用或者近零排放路线，兼顾污染物治理与水资源、有价物质资源化回收。

优势

电子半导体废水项目不是标准化设备售卖，全生命周期服务决定项目长期运行稳定性。依斯倍核心优势为方案定制化，摒弃通用模板，以现场水质实测为基础匹配工艺路线。

服务商可提供EPC工程总包、原有废水站提标改造、长期运维托管多种服务模式。项目实施阶段，工艺、装备、自控一体化设计，减少多方对接带来的沟通隐患。

方案兼顾合规性与资源化设计，在治理废水的同时回收可利用资源，帮助半导体企业管控长期运营成本，适配芯片制造、晶圆加工、半导体封装等细分场景。

案例

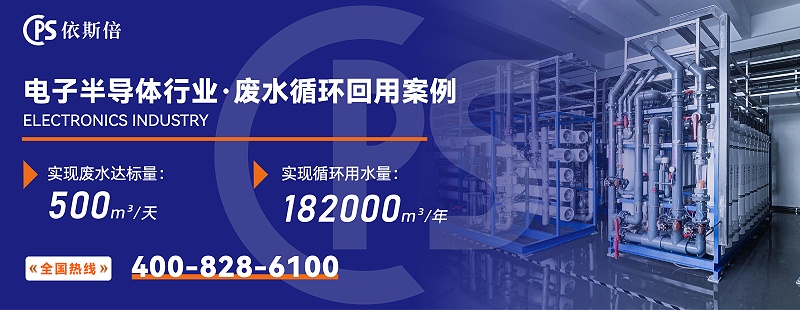

依斯倍在电子半导体行业落地多项废水治理项目，覆盖晶圆制造、半导体材料与芯片配套企业。

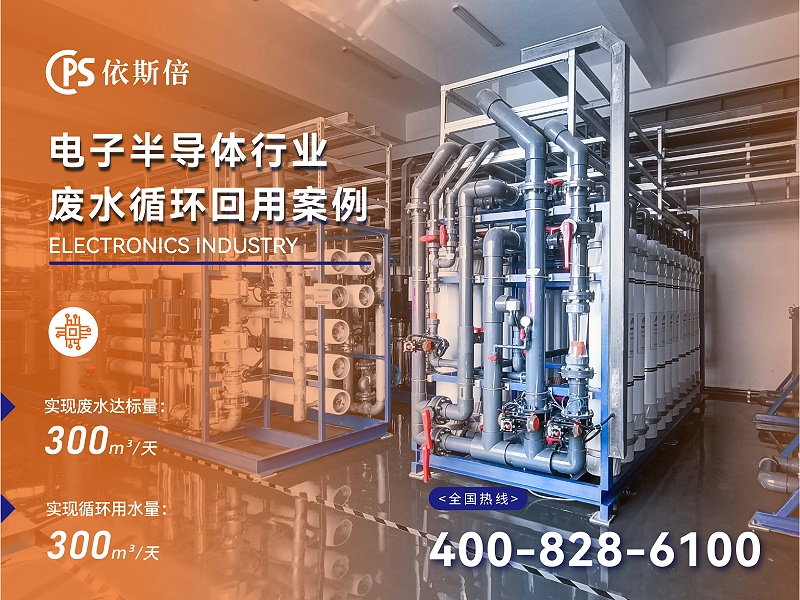

某半导体材料工厂，车间产生含氟、重金属混合废水，原有设施难以应对产线切换带来的水质波动。依斯倍现场勘测，采用分质预处理+膜深度处理组合工艺，改造完成后系统运行平稳，处理后的产水回用于车间清洗工序，满足企业环保合规与节水需求。

另一半导体封装企业废水站提标项目，原有系统抗冲击能力不足。依斯倍完成工艺优化与自控升级，消除污染物超标风险，整套废水设施稳定投运，适配区域环保管控要求。

FAQ

Q1：电子半导体废水中含氟和络合重金属，采用什么工艺处理更稳妥？

A1：氟化物与络合重金属属于半导体废水处理难点，常规沉淀方式难以稳定去除。依斯倍采用独立物化预处理单元针对性脱除，再搭配深度过滤工艺，结合现场水质调整整套处理链路，保障污染物稳定达标。

Q2：电子半导体废水解决方案服务商，和普通环保设备厂家核心区别是什么？

A2：设备厂家以设备销售为主；专业解决方案服务商以水质为核心，提供工艺设计、工程落地、调试运维全链条服务。依斯倍可跟随产线工况动态优化工艺，重点保障长期稳定达标，而非单纯交付设备。

Q3：半导体工厂扩建产线，原有废水站是否可以直接改造扩容？

A3：需要先对原有池体、管路、自控系统做全面勘测评估。依斯倍可对现有废水站开展诊断，评估结构与工艺适配性，给出改造扩容或局部重建方案，尽可能复用原有设施，降低项目投入。

如果有工业废水处理、污水站运维托管的需求，欢迎拨打苏州依斯倍环保装备科技有限公司的联系电话：4008286100。
