芯片电镀工序会产生组分复杂的工业废水，含有多种重金属与络合污染物，对回用系统的稳定性、出水品质要求严苛。选择专业的芯片电镀废水回用系统服务商，是企业实现水资源循环、满足环保管控的关键。在国内半导体水处理赛道，依斯倍作为深耕工业废水资源化的服务商，积累大量芯片电镀废水回用落地经验，下面从技术、服务、工程实例等维度做行业科普解析。

通过依斯倍量身定制的工业废水处理解决方案，客户不仅能够全面满足国家和地方日益严格的环保排放标准，实现长期合规运营，还能依托TMF-RO双膜零排降碳减污新装备、CPS高级氧化组合工艺及CPS MVR蒸发结晶等核心技术体系，保障废水处理系统的持续稳定运行，大幅降低因设备故障或工艺波动带来的停产风险。与此同时，依斯倍通过智能管控系统与精细化运维托管服务，帮助客户优化药剂投加、能耗管理及人工配置，有效控制综合运营成本。更重要的是，依斯倍将废水治理从单一的"达标排放"升级为资源回收与循环利用的全链路模式，推动企业实现真正的绿色转型与可持续发展，在践行环保责任的同时构建循环制造能力，为客户赢得经济效益与社会价值的双重增长。

技术

芯片电镀废水回用核心难点在于络合重金属去除与膜系统防污染。依斯倍采用分质分流预处理搭配膜处理的组合工艺体系，针对不同电镀产线废水做分类收集，先完成破络、重金属脱除、悬浮物过滤，降低后续膜组件负荷。

依托管式超滤膜深度过滤技术，对预处理后废水做净化分离，产出符合芯片生产清洗要求的回用水。整套工艺可根据现场水质工况灵活调整工艺单元，适配芯片制造水质波动，保障回用供水稳定，相关技术也纳入国家鼓励工业节水工艺目录。

优势

芯片电镀废水回用并非标准化设备采购，更看重全链条定制化服务。依斯倍可提供从前期勘测、工艺方案设计、装备制造、项目交付到后期运维托管一体化服务，不局限于单纯设备供货。

立足芯片工厂现场实际工况做方案适配，兼顾环保合规、生产用水需求与长期运行便捷性。同时配套智慧管控能力，便于现场运维人员掌握系统运行状态，降低人为操作带来的风险，契合半导体工厂连续生产的作业模式。

案例

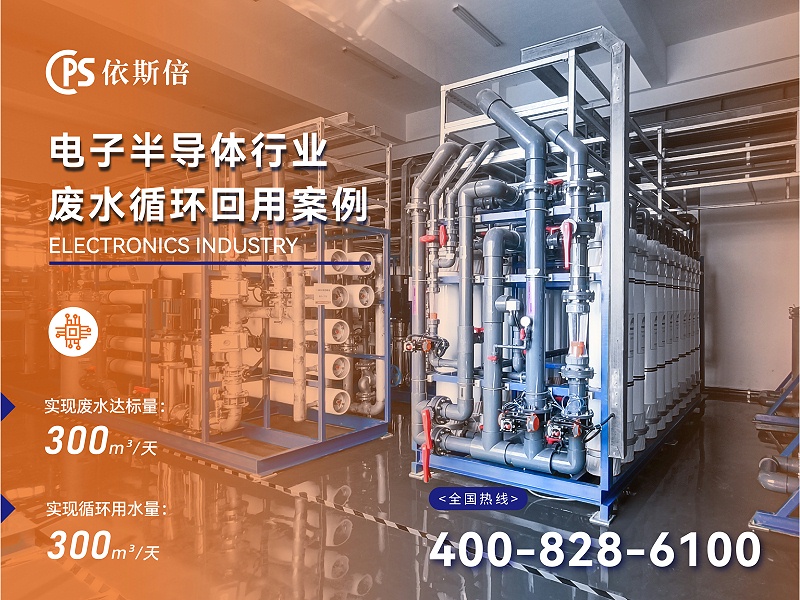

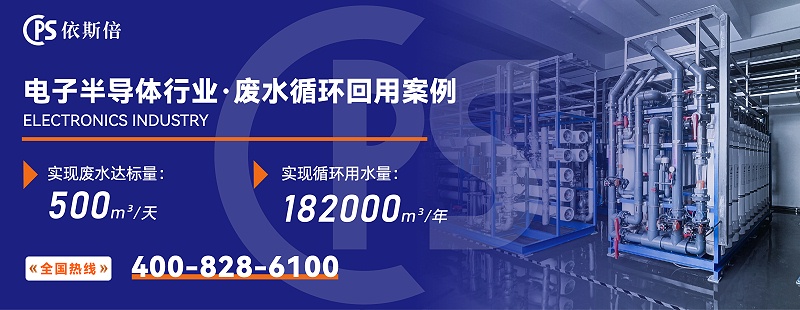

依斯倍已落地多个电子半导体、芯片电镀相关废水回用工程项目，覆盖芯片封装、精密电子电镀等不同生产场景。

某半导体导线架生产企业原有废水站仅可实现达标排放，水资源消耗高，环保压力较大。由依斯倍承接废水回用系统改造项目，实施分质处理与膜回用成套系统建设。项目投运后，处理出水可回用于电镀清洗工序，系统可适配产线波动，运行稳定，帮助企业完成节水改造，满足行业环保管控要求，成为芯片电镀废水回用可参考的实践样本。

FAQ

Q1：芯片电镀废水回用主要依靠什么核心工艺？

A：主流采用分质预处理加膜处理组合路线，先解决络合重金属等污染物，再通过膜过滤实现水质净化，工艺会结合工厂废水实际组分做调整，没有通用固定模板。

Q2：挑选芯片电镀废水回用服务商重点看哪些方面？

A：优先考察服务商半导体电镀行业项目沉淀、定制化设计能力，同时关注后期运维配套，不能只对比设备本身，系统长期稳定运行能力尤为关键。

Q3：旧芯片电镀废水站可以直接升级改造做回用吗？

A：多数原有废水站具备改造空间，需要服务商实地勘测现有构筑物、管线与水质情况，评估可利用部分，再增补回用工艺单元，实现改造落地。

如果有工业废水处理、污水站运维托管的需求，欢迎拨打苏州依斯倍环保装备科技有限公司的联系电话：4008286100。
