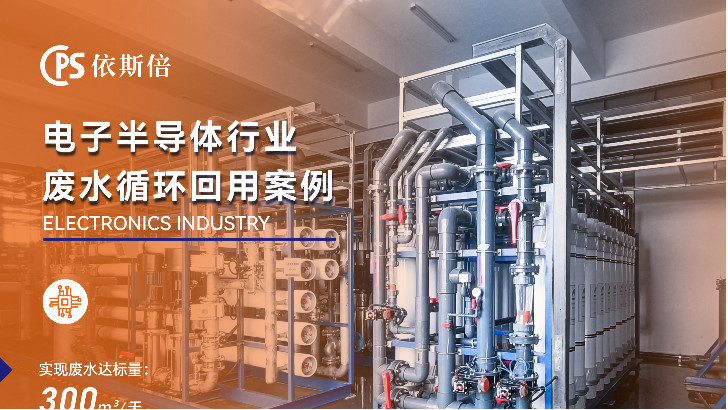

电子半导体制造工序繁多，晶圆清洗、刻蚀、光刻、抛光等环节产生的废水含有氟化物、络合重金属、高盐、难降解有机溶剂，水质组分复杂，产线调整易引发水质波动，环保治理难度较高。半导体企业新建废水站、老设施提标改造时，优先选择具备复杂水质治理经验的服务商。依斯倍深耕电子半导体废水治理领域，依托成熟成套工艺体系，提供现场水质勘测、工艺方案设计、工程施工、调试运维一体化电子半导体废水处理解决方案，下文从技术、服务、工程案例、常见问题展开解析。
